Hallo teman-teman, kali ini saya akan memberikan salah satu contoh penggunaan cisco packet tracer... Semoga bermanfaat ya..
Cisco Packet Tracer
merupakan aplikasi yang digunakan untuk mensimulasikan jaringan komputer.Cisco
selain sebagai media simulator juga sebagai media pembelajaran dan pelatihan,
sumulasi jaringan komputer yang telah dirancang khusus oleh Cisco Systems.
Berikut contoh
penggunaan cisco :
Pertama buka aplikasi tersebut. Akan
muncul windows kosong dengan tab default yaitu Logical View. Pada logical view
kita dapat menambah perangkat-perangkat jaringan.
Klik icon routers untuk menambahkan
perangkat >> pilih router 1814 >> klik dilembar kerja, akan muncul perangkat router0
1814.
Klik
icon end device untuk menambahkan
perangkat >> pilih generic pc >> klik dilembar kerja, akan muncul perangkat
komputer desktop. Lakukan sekali lagi,hingga terdapat dua buah komputer. Untuk
komputer pertama bernama PC-PT PC0 dan komputer kedua PC-PT PC1.
Kemudian setelah perangkat yang akan
dihubungkan siap, maka pada bagian ini kita akan menghubungkan dua PC ke router,
yaitu dengan cara:

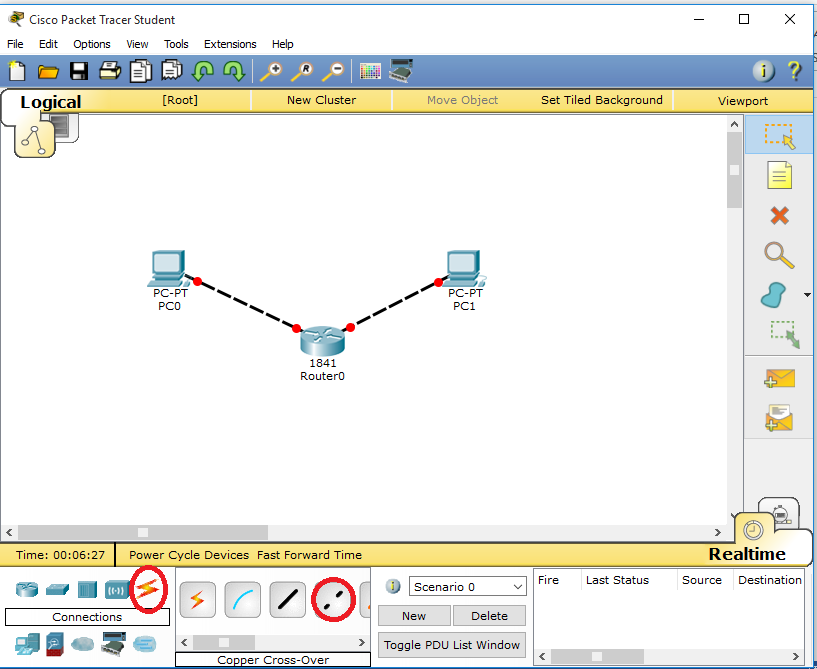

Klik Connection >> klik Copper Cross-Over >> klik PC0 >>
klik FastEthernet >> geser mouse dari PC0 menuju ke router
>> pada router klik dan pilih fastethernet 0/0.Lakukan hal yang sama ke
PC1.
Klik pada router >> klik CLI
>> kemudian pada jendela yang muncul isikan seperti gambar dibawah ini
Setelah selese
close jendela tersebut.
Kemudian klik PC0 >> klik dekstop
>> klik IP CONFIGURATION >> klik static >> isikan 192.168.1.2
pada kolom IP address lalu enter, pada bagian subnet maks akan terisi otomatis
255.255.255.0 >> pada bagian default gateway isikan 192.168.1.1 lalu
close jendela tersebut.
Ulangi langkah nomor 6. Tetapi pada
bagian IP Address 192.168.2.2 dan pada default gateway isi 192.168.2.1.
Klik PC0 >> Klik dekstop >>
klik command prompt kemudian isi seperti gambar di bawah ini
Untuk mencobanya,kita aktifkan dulu
Auto Capture/Play.
Klik
ikon simulation yang berada di pojok kanan bawah >>klik edit filter
>>klik show all/none pada bagian edit ACT filter lalu klik ICMP.
Terakhir klik Auto Capture/Play untuk
memulai simulation.
Gambaran
hasil dari simulasi tersebut adalah amplop dari PC0 menuju ke router, dari
router menuju ke PC1, kemudian kembali ke router dilanjutkan ke PC0 kembali..
sekian sedikit penjelasan yang dapat saya berikan '_'
